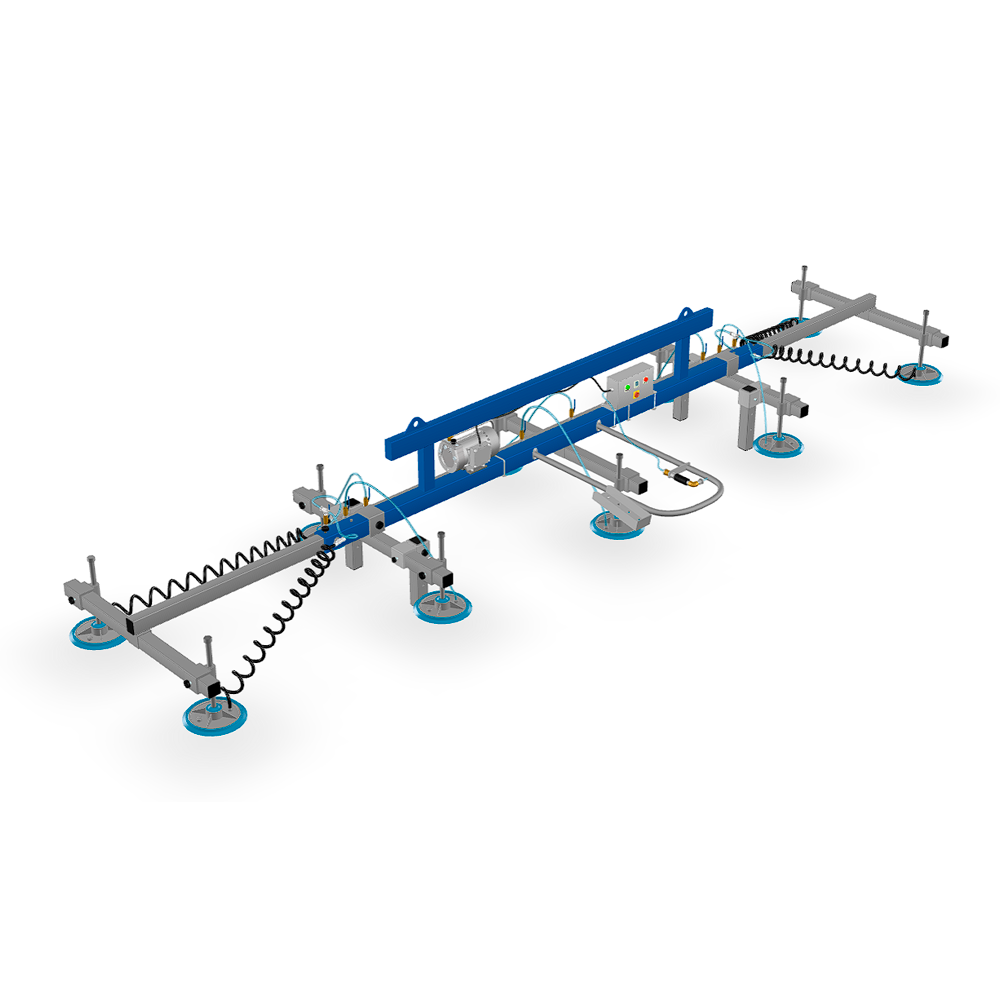

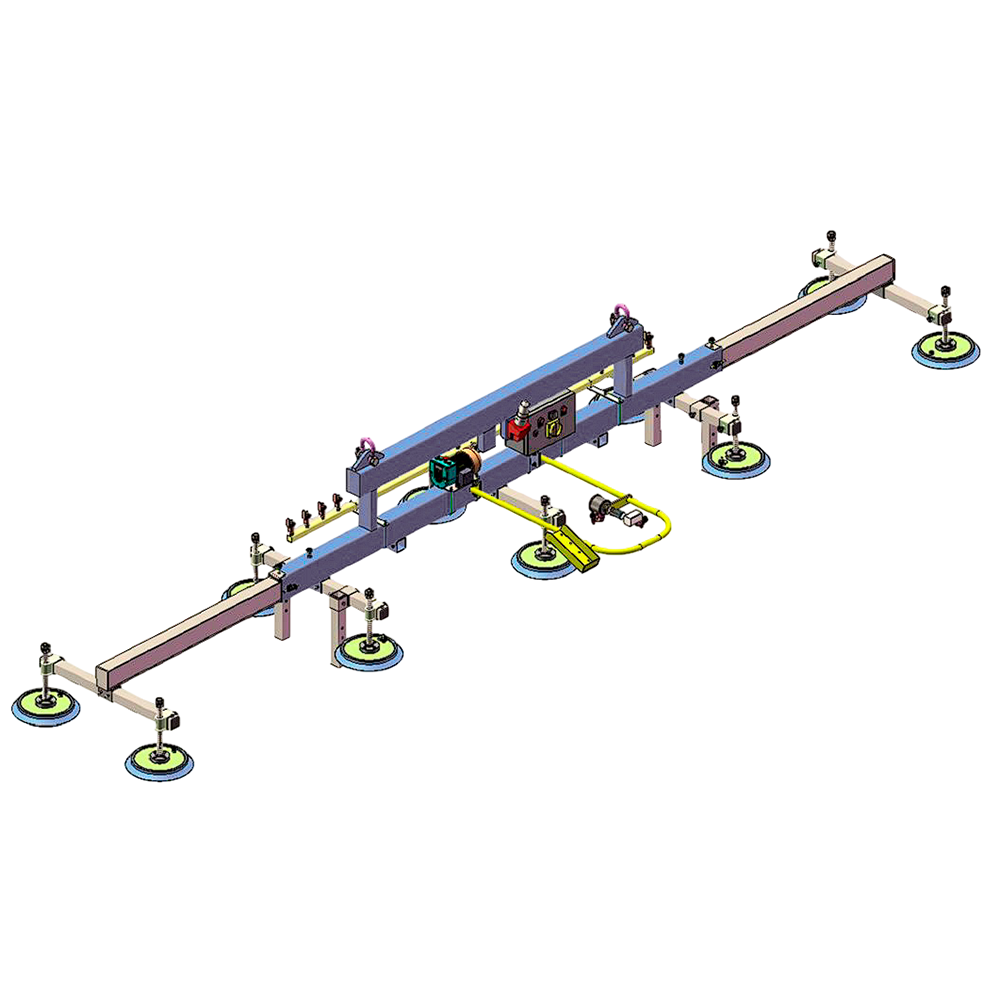

Вакуумный захват для металлического листа 10П_ГП1000_Л6х2
Модель вакуумного захвата предназначена для удобной и безопасной транспортировки листа металла из пачки листов к станкам резки.Параметры перемещаемого груза:
| Характеристика | Значение |
|---|---|
|
Тип перемещения листа |
Горизонтальный. |
| Габаритные размеры листа | от 2500 х 1250 до 6000 х 2000 (Д×Ш), мм. |
| Минимальная толщина листа, мм | 0,5 |
| Максимальная толщина листа, мм | 12 |
| Материал | Сталь |
| Тип поверхности листа | Гладкая. |
| Состояние поверхности листа | Наличие оксидной пленки, тяжелой окалины, ржавчины. |
Параметры захвата:
| Характеристика | Значение |
|---|---|

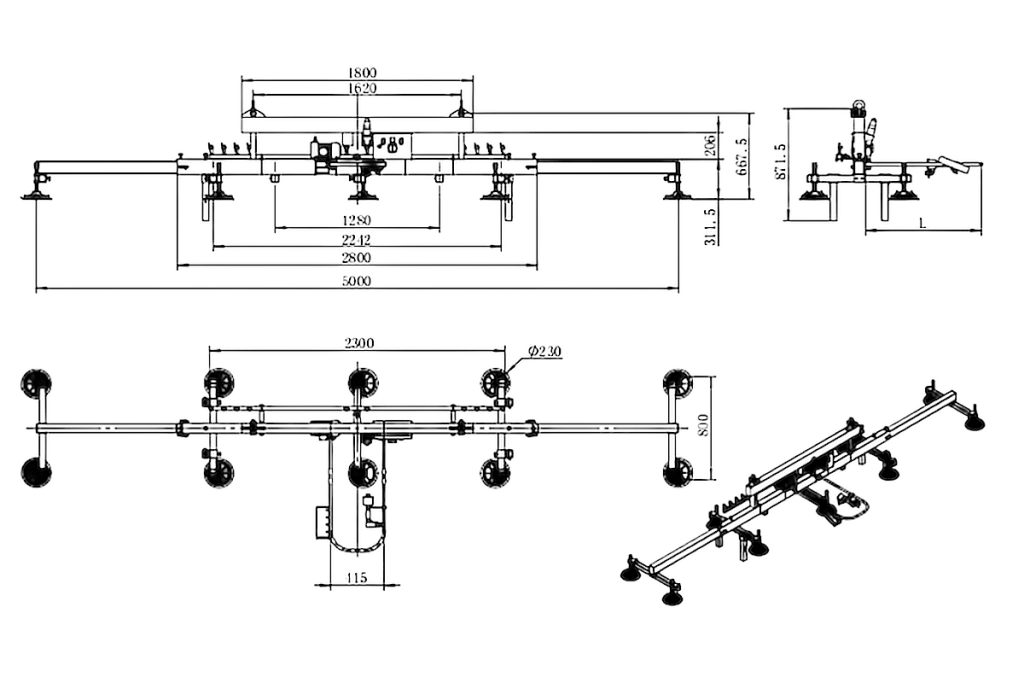

| Длина несущей траверсы, мм |
5000 мм (1100мм + 2800мм + 1100мм, выдвигаются два плеча ) |
| Длина поперечных траверс, мм | 800 |
| Кол-во поперечных траверс, шт | 5 |
| Максимальная толщина листа, мм | 12 |
| Габаритная высота захвата, мм | до 1000 |
| Вес захвата, кг | 270 |
| Длина ручки управления, мм | 900 |
| Параметры вакуумного насоса | 25 м³/ч, мощность 1,25 кВт, 380 В, 50Гц. |
| Кол-во присосок, шт | 10 |
Описание и функционал:

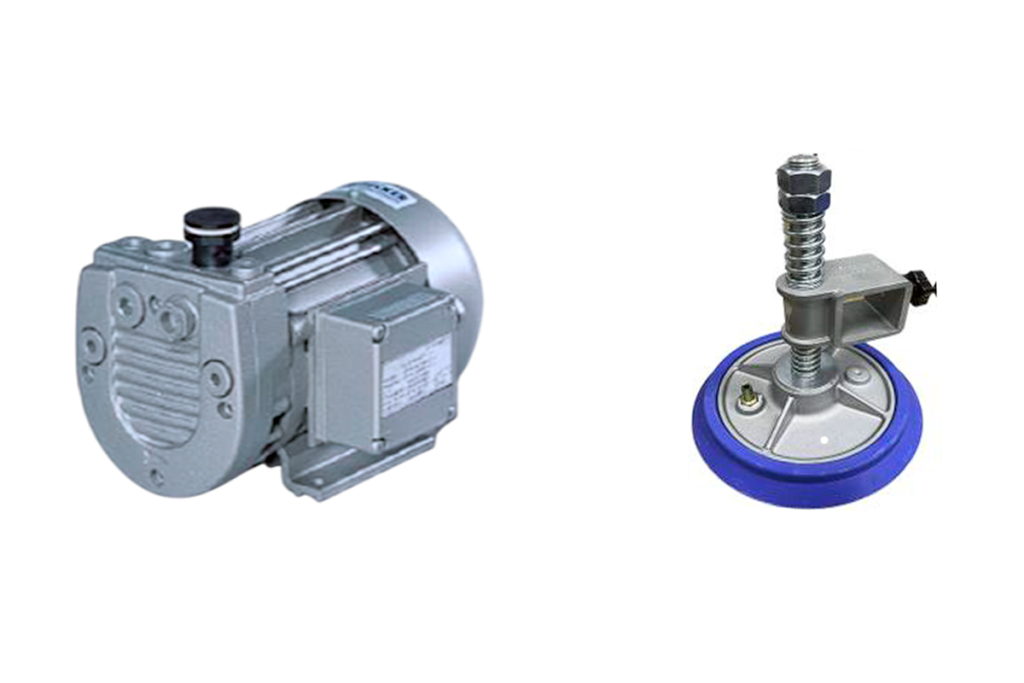

- Вакуумный насос, производительность 25 м³/ч, мощность 1,25 кВт, 380В, 50Гц. Благодаря цифровому блоку индикации (вакуумному реле) с обратной связью происходит автоматическое отключение вакуумного насоса при достижении требуемого уровня вакуума и автоматическое его включение для поддержания уровня вакуума в процессе работы.
- Длина ручки управления 900 мм, оснащена вакуумным клапаном с функцией защиты от непреднамеренного выключения вакуума. Имеется возможность закрепления пульта управления тали.
- Плоские круглые присоски диаметром 230 мм, материал NBR, количество 10 шт, установлены на подпружиненных плунжерах, сменное резиновое уплотнение (уменьшает эксплуатационные расходы). Конструкцией предусмотрено перемещение вакуумных присосок вдоль поперечной балки и перемещение поперечных балок по основной несущей балке (вакуумные присоски сдвигаются в 2-х плоскостях Х и Y).
- На каждой присоске установлен ручной шаровый кран. Ручное управление количеством задействованных присосок в процессе перемещения в зависимости от массы и габаритов листа

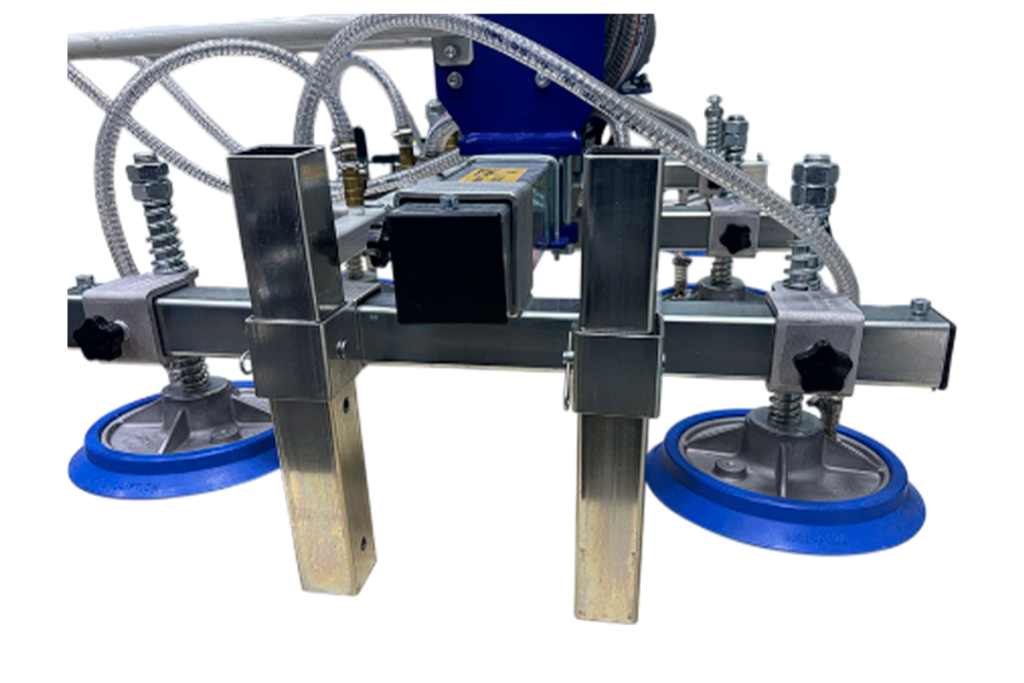

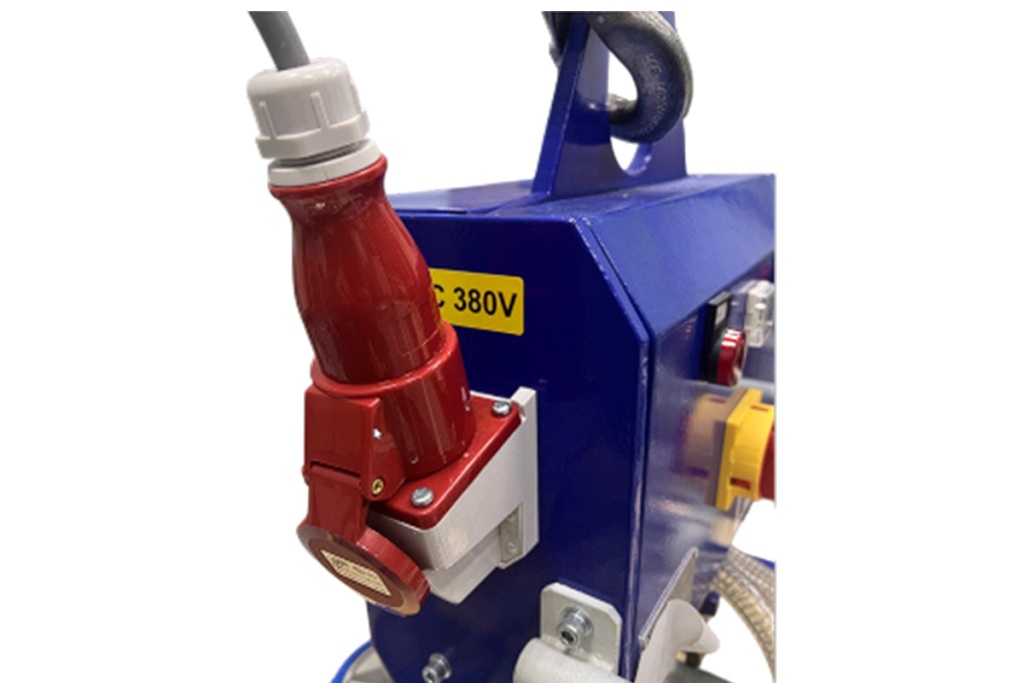

Захват вращается с грузом в горизонтальной плоскости на 360⁰ без ограничения, основной модуль имеет блок включения устройства со встроенным предохранителем, электроразъем для подключения к источнику питания. Парковочные ножки входят в стандартный комплект поставки.
Безопасность:
Поддержание вакуума (при отключении электроэнергии):
Вакуумный ресивер, за счёт встроенного нормально закрытого клапана, в случае отключения электропитания / несанкционированного отключения насоса, позволяет удерживать груз не менее 30 мин.
Аварийная сигнализация:
При падении уровня вакуума ниже установленного граничного значения (- 600 мбар), автоматически включается звуковой и световой сигнал тревоги. В случае отключения электричества система сохраняет рабочий уровень вакуума, лист металла продолжает висеть на захвате и в таком подвешенном состоянии он может находится достаточное время. При этом выдается звуковое предупреждение, дублирующееся красной световой индикацией.
Основная балка имеет внутреннюю вакуумную камеру – являющуюся ресивером. В случае отключения электричества ресивер блокируется нормально-закрытым клапаном со стороны вакуумного насоса, основная балка сохраняет рабочий уровень вакуума, лист металла продолжает висеть на захвате. Чем меньше вакуумный ресивер, тем быстрее при выключении электричества лист будет срываться.
