Стеллажи для кабельных барабанов и бухт: виды, размеры и правила загрузки

Стеллаж для кабельных барабанов подбирают по фактическим габаритам и массе загруженной катушки, способу погрузки и тому, нужно ли только хранить кабель или регулярно его разматывать. Одна цифра «нагрузка на стеллаж» не отвечает на все эти вопросы: важны также допустимая нагрузка на ярус и ячейку, диаметр барабана, ширина, посадочное отверстие и схема фиксации.

Ниже разберём, чем барабан отличается от бухты, какие параметры снять перед подбором и как организовать загрузку и снятие без повреждения кабеля. Примеры моделей приведены по каталогу МЕТХРАН; их характеристики относятся только к указанным конфигурациям.

Барабан, катушка и бухта: что измерить

Кабельный барабан — это корпус с двумя боковыми щеками и цилиндрической сердцевиной, на которую намотан кабель. Барабаны бывают деревянными, металлическими и полимерными; материал и конструкция влияют на то, как барабан можно поднимать и где на него допустимо опирать вилы или стропы. Термины «барабан» и «катушка» в каталогах часто используют рядом, но при подборе лучше смотреть на реальную конструкцию и паспорт груза.

Бухта — отрезок кабеля, свернутый кольцами и закреплённый лентой, проволокой или упаковкой, без двух несущих щёк. Её нельзя автоматически ставить на ось как барабан: бухте нужна опора, которая удерживает кольца и не пережимает кабель. Для небольших бухт могут подойти лоток, полка или тара, если они предусмотрены проектом стеллажа и выдерживают массу груза.

Перед заказом измерьте каждую типовую единицу хранения:

Единого размера для всех кабельных барабанов нет: размеры зависят от типа кабеля, длины намотки, производителя и конструкции тары. Например, руководство Prysmian Group Baltics приводит отдельную серию деревянных барабанов K6–K30: в таблице этой линейки первый габарит указан в диапазоне 600–3000 мм. Это данные одного производителя, а не универсальный диапазон для любого барабана. ГОСТ 5151-79 относится к деревянным барабанам для электрических кабелей и проводов и отдельно исключает барабаны для кабелей специального назначения; сверяйте фактические размеры с маркировкой и документацией изготовителя.

Какие стеллажи используют для барабанов и бухт

Многоуровневые стеллажи для кабельных барабанов и бухт

В каталоге МЕТХРАН представлены стеллажи серии КБ для многоярусного размещения барабанов и бухт. В зависимости от модели загрузка выполняется с одной стороны, расстояние между уровнями может быть настраиваемым, а в характеристиках отдельно указаны масса катушки, допустимая нагрузка на уровень и общая нагрузка. Это система хранения: возможность разматывать с неё кабель нужно подтверждать отдельно по конструкции.

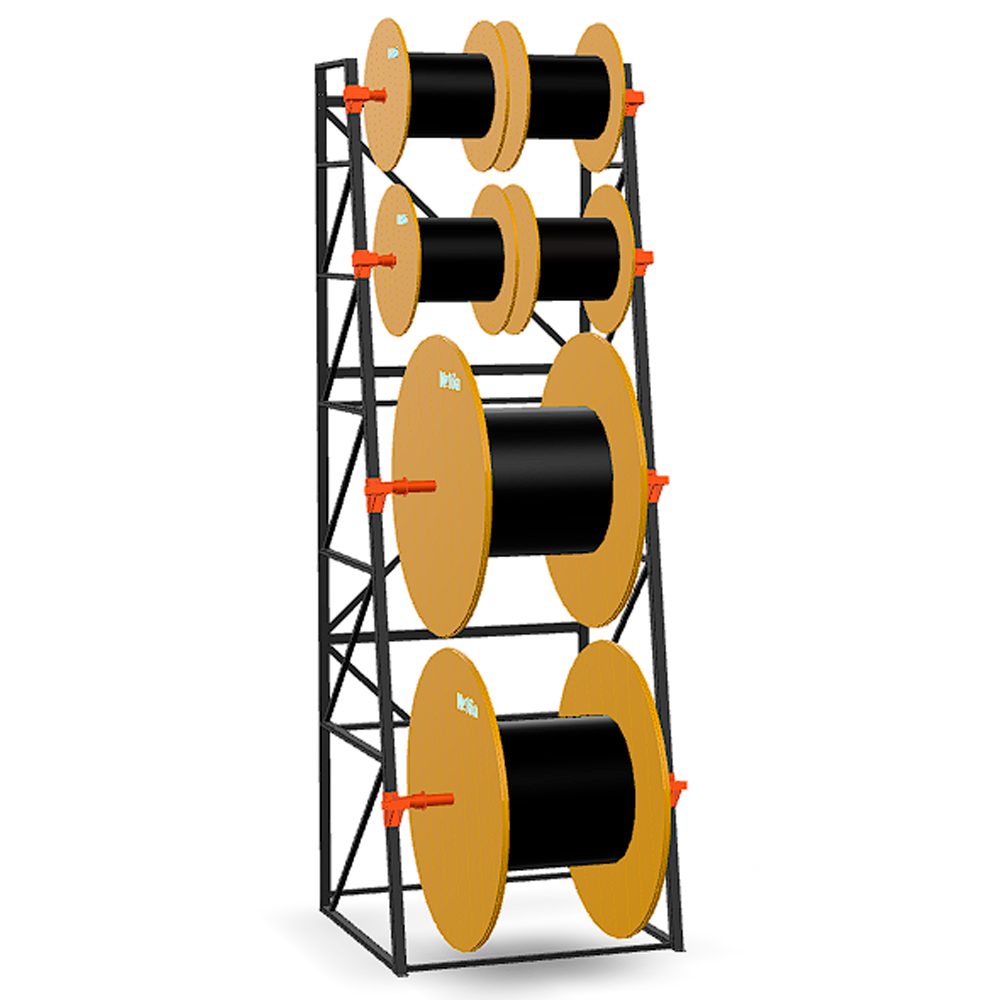

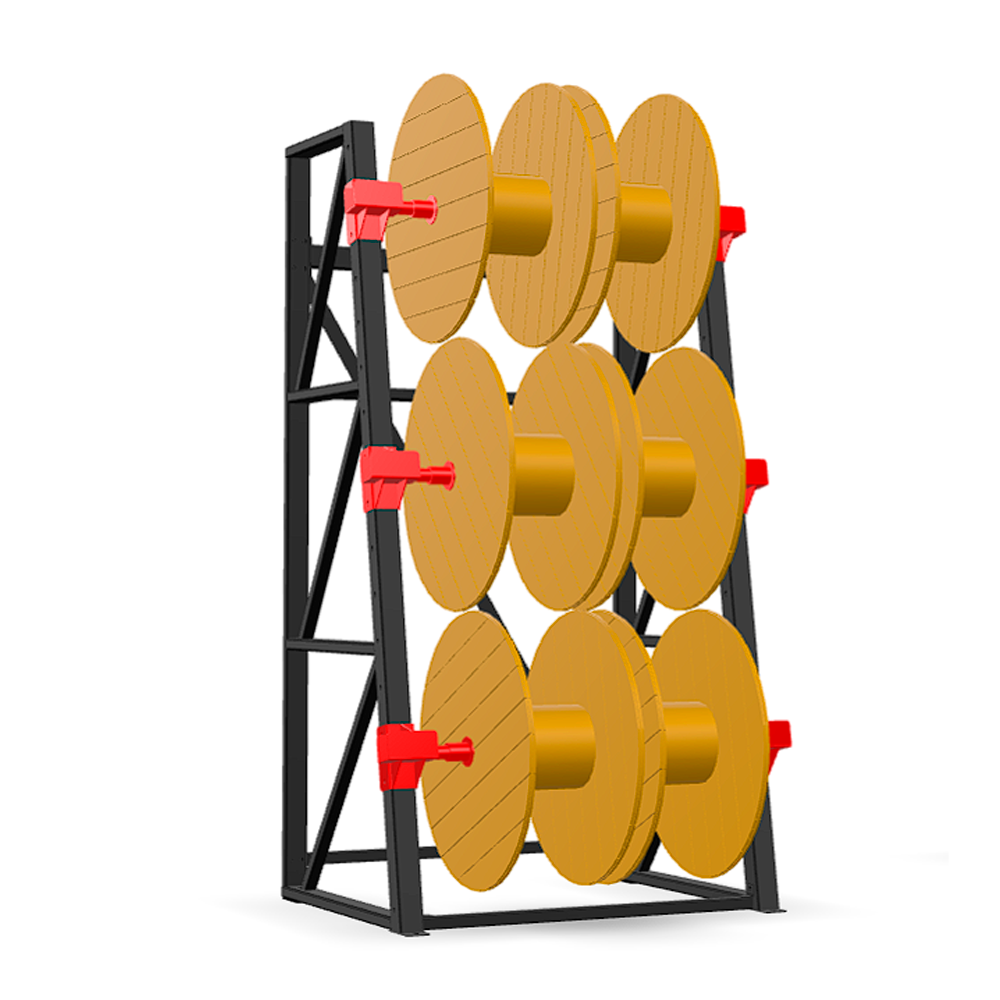

Например, модель КБ_1,9_1т_3у имеет габариты 1063 × 857 × 1920 мм, три уровня и предельную массу барабана с кабелем 350 кг. В карточке также указаны 350 кг на уровень и 1050 кг общей нагрузки. У модели КБ_4,7_6т_4у максимальная масса барабана составляет 2000 кг; для нижних двух уровней указано по 2000 кг, для верхних — по 1000 кг, общая нагрузка — 6000 кг. Эти цифры нельзя переносить на другие модели или трактовать как разрешение поставить любой барабан подходящего веса.

Фронтальное хранение в секциях

Фронтальный стеллаж делит место хранения на ячейки, к которым подъёмная техника подходит со стороны прохода. Такой вариант помогает организовать отдельные места для барабанов и учитывать загрузку каждой ячейки. В модели СФ_5960х1050х4510_С3_2+1у_3,5т габариты составляют 5960 × 1050 × 4510 мм; в карточке указаны три секции, два уровня хранения плюс основание, девять мест хранения и нагрузка до 3500 кг на ячейку. Это параметры именно данной конфигурации.

Стойки для размотки — отдельная задача

Если кабель нужно не только хранить, но и выдавать в монтаж, уточните, рассчитана ли система на вращение барабана и контролируемую размотку. Для этого могут потребоваться ось, опоры, стопорение или тормозной узел, рассчитанные на конкретные диаметр и массу. Обычный складской стеллаж не становится размоточным устройством только потому, что на нём стоит катушка. В каталоге стеллажей для кабельных барабанов и бухт проверяйте назначение и характеристики конкретной модели.

Как подобрать размер и нагрузку

1. Составьте перечень грузов. Для каждого типоразмера укажите наружный диаметр, полную ширину, диаметр отверстия, массу барабана с кабелем, количество и состояние тары.
2. Сверьте геометрию ячейки. Барабан должен проходить в ячейку с рабочим зазором, не задевать стойки и соседние грузы; бухта должна полностью лежать на предназначенной для неё опоре.
3. Проверьте все нагрузки отдельно. Сверьте максимальную массу одной катушки, нагрузку на ячейку и ярус, общую нагрузку на стеллаж и допустимую нагрузку на пол. Для верхних и нижних ярусов ограничения могут различаться.
4. Учтите способ работы. Сообщите, чем загружают стеллаж — погрузчиком, краном или стропами, — с какой стороны подходит техника и нужно ли разматывать кабель на месте.
5. Попросите схему загрузки. До эксплуатации закрепите в инструкции предприятия допустимое положение барабанов, порядок установки фиксаторов и разрешённую оснастку.

Как загружать барабан на стеллаж

1. Осмотрите барабан, упаковку, маркировку и стеллаж. Не размещайте груз с повреждёнными щеками или ослабленным креплением кабеля, пока его состояние не проверит ответственное лицо.
2. Проверьте, что масса груза вместе с тарой не превышает грузоподъёмность подъёмного оборудования и ограничения конкретной ячейки и уровня. Персонал должен быть обучен работе с выбранной оснасткой.
3. Поднимайте барабан только способом, разрешённым его изготовителем и схемой стеллажа. Для погрузчика вилы должны поддерживать обе щеки и подходить по длине и положению; нельзя опирать их на сам кабель или на неподдерживаемые планки между щеками. При подъёме через центральное отверстие применяйте подходящую оправку и траверсу, исключающие давление строп на щёки.
4. Перемещайте барабан в устойчивом вертикальном положении на щеках, без рывков и ударов. Не сбрасывайте его с транспортного средства и не толкайте вилочным погрузчиком.
5. Плавно поставьте барабан в предназначенное место, установите предусмотренные опоры и фиксаторы от скатывания или смещения. Снимайте стропы или освобождайте вилы только после устойчивой установки и проверки фиксации.

Порядок снятия обратный: сначала подходящей оснасткой примите вес барабана, затем освободите фиксаторы и переместите груз на подготовленное место. Не стойте под подвешенным грузом и не разблокируйте катушку, пока она не поддержана подъёмным оборудованием. Для бухт используйте предусмотренные полки или лотки; не подвешивайте их за кабель и не протягивайте стропы по оболочке.

Хранение и размотка кабеля

Кабельные барабаны хранят и перемещают в вертикальном положении, если изготовитель не указал иное. Зафиксируйте их от самопроизвольного качения предусмотренными упорами; не складывайте барабаны один на другой без прямого разрешения изготовителя и расчёта опоры. При работе погрузчика предусмотрите защиту стоек от случайного удара.

Если барабан вращается при выдаче кабеля, используйте только систему, предназначенную для размотки, и соблюдайте требования изготовителя кабеля к усилию протяжки и радиусу изгиба. Направление и способ размотки зависят от маркировки барабана и кабеля. Открытый конец после частичного расхода кабеля закрепите и защитите от влаги по инструкции производителя.

Что отправить для расчёта стеллажа

Чтобы подобрать решение без предположений, передайте менеджеру фотографии и маркировку барабана, наружный диаметр, ширину, диаметр центрального отверстия, массу с кабелем, число единиц каждого размера, высоту помещения и тип подъёмной техники. Отдельно укажите, требуется ли только хранение или размотка. Посмотреть доступные решения можно в разделе «Стеллажи для кабельных барабанов и бухт».

Автор и технический рецензент: Максим Скрипник, исполнительный директор.

Источники и технические материалы

• ГОСТ 5151-79 в каталоге Росстандарта — область применения стандарта для деревянных кабельных барабанов.
• Руководство Prysmian Group Baltics по барабанам — пример размерного ряда конкретного производителя и рекомендации по обращению.
• Руководство Prysmian по кабельным барабанам — положения, подъём и обращение с барабаном.
