Полки на консольном стеллаже: назначение и применение

Консольный стеллаж обычно выбирают для длинномерных грузов: труб, профилей, пиломатериалов и проката, которые опираются на консоли. Но на складе часто есть и другой ассортимент — короткие отрезки, коробки с комплектующими, ящики и отдельные детали. Чтобы хранить их на той же системе без риска проваливания между опорами, консольные ярусы дополняют полками или сплошным настилом.

Зачем нужны полки на консольном стеллаже

Открытые консоли поддерживают груз в нескольких точках, оставляя между ними свободное пространство. Для длинной трубы или пачки профиля такая схема удобна: положение опор выбирают под длину груза. Маленькая коробка, короткая заготовка или отдельная деталь устроены иначе — их основание может не перекрыть расстояние между консолями.

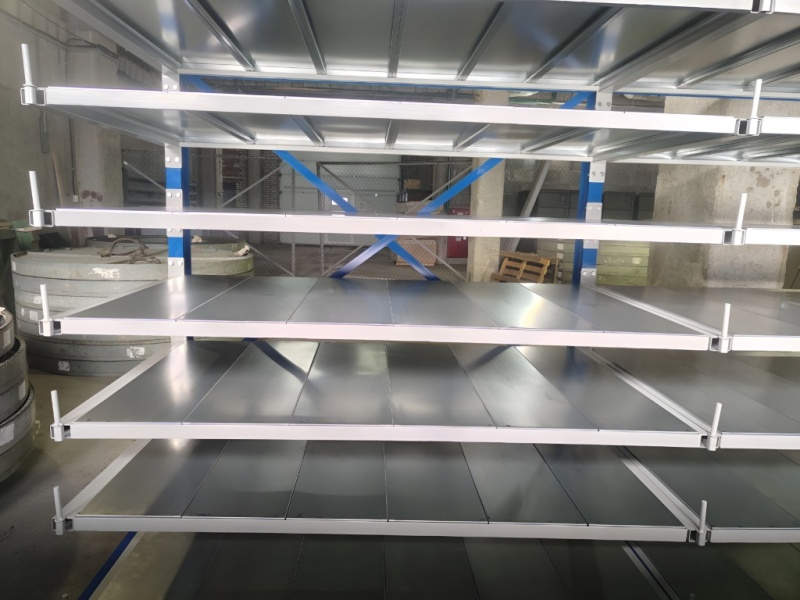

Полка перекрывает промежутки и образует непрерывную поверхность на ярусе. Благодаря ей на консольной системе можно совместить хранение длинномера на открытых уровнях с хранением коротких, штучных или упакованных позиций на полочных. Это также помогает разделить номенклатуру по ярусам и быстрее находить нужный материал.

В пункте 3.16 ГОСТ Р 55525-2017 полка определяется как горизонтальная плоскость с металлическим или иным настилом, на котором размещают груз. Пункт 3.5 описывает консольный стеллаж как систему преимущественно для длинномерных грузов. Поэтому полка — функциональный элемент выбранной конфигурации, а не универсальное разрешение размещать на стеллаже любой груз.

Что хранят на полочных ярусах

На полках обычно размещают то, чему не подходят раздельные опоры консольных кронштейнов:

• Короткие отрезки и небольшие заготовки. Например, остатки труб, профилей или пиломатериала, если их длина и масса соответствуют размерам и расчетной нагрузке яруса.
• Коробки и контейнеры с комплектующими. Крепеж, соединительные элементы, арматура и детали удобнее хранить отдельными партиями в таре; полочный уровень помогает разделить их по виду или заказу.
• Штучные детали и узлы. Это могут быть заготовки и изделия, которые не образуют устойчивую пачку и требуют опоры по всей площади основания.
• Смешанный ассортимент. На открытых консолях оставляют длинномер, а на полочных уровнях — мелкие позиции, тару или короткомер. Такое решение имеет смысл, когда оба вида запасов регулярно обрабатываются в одной зоне.

Это примеры возможного применения, а не перечень грузов, автоматически разрешённых для любой модели. Перед размещением нужно проверить габариты и массу груза, вид настила, точки опирания и допустимую нагрузку конкретной секции.

Как подобрать полку и учесть нагрузку

Начинают с ассортимента: измеряют длину, ширину и высоту каждой типовой единицы, взвешивают груз вместе с тарой и определяют, как его подают на ярус и снимают. Затем выбирают ширину и материал полки, шаг уровней и расположение консолей. Для коробок и контейнеров важны устойчивое основание и удобный доступ; для короткомера — достаточная площадь опирания и фиксация от смещения, если она нужна по условиям работы.

Расчет должен учитывать всю конструкцию: консоли, стойки, связи, полку или настил и соединения между элементами. Нельзя считать, что сплошная поверхность сама по себе снимает ограничения по нагрузке. По пункту 6.3 ГОСТ Р 55525-2017 нагрузку распределяют по числу консолей, а на каждую консоль допускается равномерно распределённая статическая нагрузка по её длине. Для точечных нагрузок стандарт требует отдельного статического расчёта конструкции изготовителем. Поэтому отдельная тяжёлая деталь или опора груза с небольшой площадью контакта требует такой проверки до начала эксплуатации.

Пункты 105, 109 и 110 Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов требуют размещать груз безопасно, не превышать допустимую нагрузку и указывать нагрузку на полках. Эти же правила запрещают загружать стеллажи, которые не подходят грузу по габаритам или массе, неисправны либо не закреплены от падения.

Загрузка и снятие груза

1. Сверьте маркировку стеллажа, допустимую нагрузку уровня и документацию на полки с фактическими параметрами груза.
2. Размещайте груз устойчиво, без выступающих или незафиксированных частей; распределяйте его по предусмотренным опорам и настилу согласно схеме изготовителя.
3. При первоначальном заполнении стеллажа соблюдайте указанный в документации порядок загрузки; ГОСТ Р 55525-2017 предусматривает начинать её с нижнего яруса.
4. Снимать коробки, контейнеры и детали следует так, чтобы оставшийся груз сохранял устойчивость и не создавал опасности падения. Для тяжёлых и неудобных грузов применяют предусмотренное технологией подъёмное оборудование.

Если запас состоит почти целиком из длинных труб или профилей, полочный настил может быть не нужен и уменьшить полезный просвет яруса. Если же на участке много коротких, коробочных и мелкоштучных позиций, полки делают консольную систему удобнее. Сравните оба сценария по номенклатуре, частоте отбора и способу обработки груза.

Когда стоит выбрать другой тип стеллажа

Если основная задача — хранить множество небольших коробок или контейнеров, которые регулярно отбирают вручную, обычные полочные стеллажи могут оказаться проще по планировке. Консольная конструкция с полками особенно уместна там, где сохраняется потребность хранить длинномер и нужно добавить к нему короткие или штучные грузы. Конфигурацию подбирают под фактический ассортимент, проходы и используемую технику.

Посмотреть варианты можно в разделе «Консольные стеллажи с полками». Размеры, допустимые нагрузки и совместимость элементов следует подтверждать спецификацией и расчётом выбранной модели.

Нормативные источники

• ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия» — пункты 3.5, 3.16, 6.3 и 10.1. Статус стандарта — на сайте Росстандарта.
• Приказ Минтруда России от 28.10.2020 № 753н «Об утверждении Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов», раздел VII, пункты 105, 109 и 110; срок действия документа ограничен 1 сентября 2027 года.

Автор: Максим Скрипник, исполнительный директор МЕТХРАН.
