Как выбрать стеллаж для хранения рулонной стали: схемы и данные для расчёта

Автор: Максим Скрипник — исполнительный директор МЕТХРАН

Рулоны стали отличаются массой, наружным диаметром и шириной. При подборе системы хранения важно учитывать не только суммарный вес запаса, но и размеры каждого рулона, количество мест, способ загрузки и доступ к грузу. В каталоге МЕТХРАН представлены фронтальные, консольные и напольные решения; их характеристики и допустимые нагрузки зависят от конкретной конструкции.

Фронтальная система: хранение по ячейкам

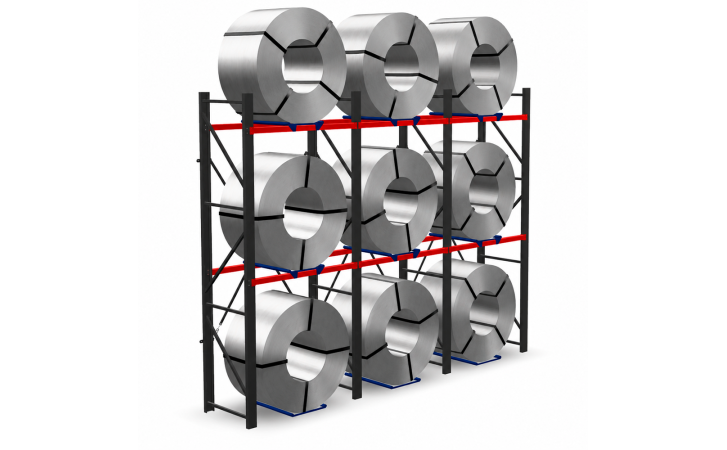

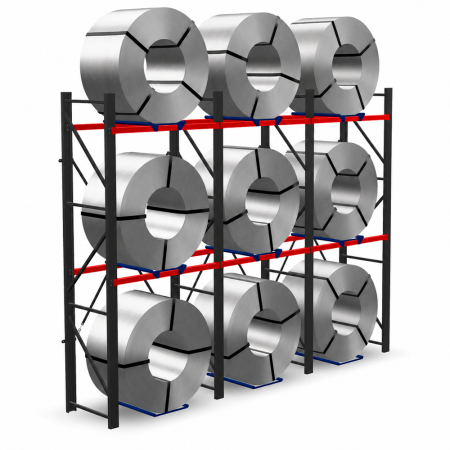

В карточке фронтального стеллажа для рулонной стали на три секции указаны два уровня и основание, размещение до девяти рулонов, нагрузка до 3,5 т на ячейку, 10,5 т на уровень и 31,5 т на стеллаж. Для этой модели также указана загрузка погрузчиком или строповкой.

Эти значения относятся именно к указанной конфигурации. При сравнении проверяйте не только общую нагрузку, но и нагрузку на ячейку и уровень, число мест и габариты рулонов. Нельзя автоматически переносить характеристики с похожего на вид изделия на другое.

Консольная система: опора на консоли

Для сравнения можно рассмотреть консольный стеллаж для рулонной стали с шестью уровнями хранения. Его карточка указывает четыре стойки и консоли длиной 800 мм; допустимая нагрузка составляет 600 кг на консоль, 2 400 кг на уровень и 14 400 кг на весь стеллаж. Для этой конструкции описаны загрузка погрузчиком или строповкой и доступ с обеих сторон.

При таком варианте сопоставьте с карточкой размеры рулонов и место опирания, а также то, как оборудование сможет подать груз к выбранному уровню. Указанная нагрузка на консоль не является автоматически допустимой массой одного рулона: ориентируйтесь на схему размещения и расчёт конкретной системы.

Напольная система: проверьте параметры конкретного решения

В каталоге есть и напольная система хранения рулонной стали. В карточке этой конфигурации указаны габариты 4 960 × 900 × 275 мм, до десяти рулонов и нагрузка на весь стеллаж до 100 000 кг. Эти данные характеризуют только данную модель. Перед выбором нужно сверить схему укладки, размеры и массу своего запаса с карточкой, чертежом и расчётом поставщика.

Как сравнить системы под задачу

Сначала определите рабочую номенклатуру: максимальную и типовую массу рулона, наружный диаметр и ширину. Если размеры различаются, отметьте крайние значения и не рассчитывайте места только по среднему рулону. Затем определите число рулонов и мест хранения, которые должны быть доступны одновременно.

Следующий шаг — описать погрузочно-разгрузочный процесс: каким оборудованием перемещают рулоны, с какой стороны к ним нужен доступ и как они будут подаваться к месту хранения. На плане склада отметьте доступную площадь, колонны и другие ограничения, проходы и маршрут оборудования. Схему хранения и возможность доступа нужно оценивать вместе с габаритами груза.

В карточке модели отдельно смотрите нагрузку на консоль или ячейку, на уровень и на стеллаж целиком. Эти показатели описывают разные части конструкции. Не суммируйте их самостоятельно и не считайте общую нагрузку допустимой нагрузкой на одно место.

Какие данные передать для расчёта

• массу самого тяжёлого рулона и диапазон массы;
• наружный диаметр и ширину рулонов, включая крайние типоразмеры;
• количество рулонов и требуемое число мест хранения;
• способ загрузки и выгрузки, применяемое подъёмное оборудование;
• требования к доступу и схему проходов;
• план зоны хранения с размерами и ограничениями склада.

Эти исходные данные помогут сравнить варианты из каталога стеллажей для рулонной стали и запросить конфигурацию под конкретный запас.

Что проверять по стандарту и карточке стеллажа

ГОСТ 7566-2018 распространяется на вопросы приёмки, маркировки, упаковки, транспортирования и хранения металлопродукции, включая листовой прокат в рулонах. Он не задаёт допустимую нагрузку на конкретный стеллаж. Её нужно брать из карточки выбранной модели и подтверждать расчётом для заданных рулонов и схемы размещения.

Если исходные параметры меняются, повторно проверьте выбранную комплектацию у производителя. Для подбора системы хранения рулонной стали передайте размеры и массу рулонов, требуемое число мест и план склада через раздел каталога МЕТХРАН.
