Как спланировать зону выкатного стеллажа для пресс-форм

Автор: Максим Скрипник — исполнительный директор МЕТХРАН

При подборе выкатного стеллажа для пресс-форм важно учитывать не только место, которое занимает закрытая конструкция. Во время работы кассета или платформа выдвигается, к ней нужно подвести грузоподъёмную технику и снять форму. Поэтому на плане склада стоит заранее обозначить и габариты стеллажа в рабочем положении, и маршрут перемещения груза.

Опишите груз и операции

Перед выбором конфигурации соберите данные о пресс-формах и о том, как с ними будут работать:

• максимальные длину, ширину и высоту формы, включая выступающие части;
• массу каждой формы и сведения о предусмотренных местах захвата;
• какая техника будет устанавливать и снимать формы и с какой стороны она подходит;
• сколько форм нужно хранить одновременно и как часто их будут выдавать в производство.

Эти данные помогают сравнить стеллажи с выдвижными полками, ящиками и выкатными платформами. Посмотреть варианты можно в разделе стеллажей для пресс-форм.

Проверьте габариты в открытом положении

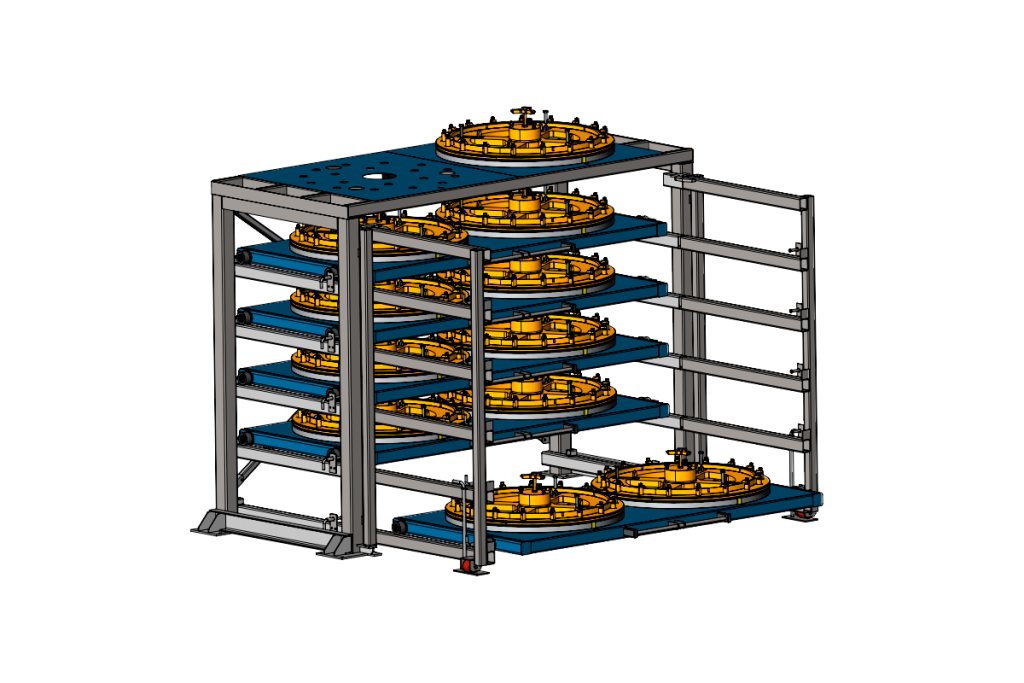

Запросите размеры модели как в закрытом, так и в открытом положении. Например, у стеллажа с выкатными кассетами Shelf Pro 2,4х1,2_2т_5К+1_НСТ габариты в закрытом положении составляют 3134 × 1592 × 2200 мм (Ш × Г × В), а в открытом — 3134 × 2839 × 2200 мм. Глубина в рабочем положении больше на 1247 мм. Это разница габаритов конкретной модели по её карточке, а не готовая ширина прохода.

В плане отдельно отметьте зону выдвижения кассеты и пространство для подхода выбранной техники. Учитывайте габариты груза при подъёме, маневрирование и возможность безопасно отвести форму от стеллажа. Не рассчитывайте проход только по размерам закрытой конструкции.

Карточка этой модели отдельно указывает нагрузку на кассету 2000 кг и на стеллаж 12 000 кг. Эти значения относятся к указанной конфигурации и не являются параметрами других моделей. Посмотреть характеристики стеллажа Shelf Pro.

Нанесите проходы и маршрут на план

На схеме помещения покажите положение стеллажа, его рабочий контур, проходы и проезды, траекторию подъёмной техники, двери, колонны и подходы к выходам. Проверьте сценарий целиком: техника подходит с грузом, форма снимается, затем груз можно переместить дальше, не перекрывая рабочие маршруты.

Пункт 105 Правил по охране труда при погрузочно-разгрузочных работах и размещении грузов предусматривает размещение грузов по технологическим картам с указанием мест размещения и размеров проходов и проездов. Срок действия Правил продлён до 1 сентября 2027 года приказом Минтруда России № 287н; официальная публикация приказа № 287н. В самих Правилах нет единой ширины прохода для любой стеллажной зоны: план нужно сверять с применяемой техникой, грузом и рабочим процессом.

Что передать для расчёта

Чтобы оценить вариант размещения, подготовьте план помещения с размерами и препятствиями, перечень пресс-форм с габаритами и массой, сведения о подъёмной технике и описание маршрута перемещения. Сравнивая модели, смотрите их размеры в рабочем положении и характеристики конкретной конфигурации. Подробнее о принципе работы выдвижных полок — в статье «Стеллажи с выдвижными полками: универсальное решение для организованного хранения».
